FlowChar
一个用来从伪代码生成纯字符格式流程图的小工具。
背景
前几天学习红黑树，插入和删除的操作过于复杂，心想画个小流程图好让笔记看上去更直观些，又懒得用画图工具，于是就一个字符一个字符地敲，敲完发现其实也没比用画图工具轻松多少。后来我就想搞一个小工具，只要输入一些很简单的伪代码就能生成一张纯字符格式的流程图，于是就有了这个仓库。
示例
伪代码：
be born;
while (alive) {
if (happy) {
smile;
}
else {
try to be happy;
}
}
die;
流程图：
+-------------+
| be born |
+-------------+
|
V
N /-----------\
+--------------| alive |<------------------+
| \-----------/ |
| | Y |
| V |
| Y /-----------\ N |
| +----| happy |----+ |
| | \-----------/ | |
| | | |
| V V |
| +-----------+ +---------------------+ |
| | smile | | try to be happy | |
| +-----------+ +---------------------+ |
| | | |
| +--------->O<---------+ |
| | |
| V |
| O-------------------------+
|
|
| +---------+
+-------------->| die |
+---------+
顺序
伪代码：
first;
second;
third;
流程图：
+-----------+
| first |
+-----------+
|
V
+-------------+
| second |
+-------------+
|
V
+-----------+
| third |
+-----------+
分支
伪代码：
if (cond) {
do this;
}
流程图：
/-----------\ N
| cond |----+
\-----------/ |
| Y |
V |
+-------------+ |
| do this | |
+-------------+ |
| |
V |
O<---------+
伪代码：
if (cond) {
ok;
}
else {
no;
}
流程图：
Y /-----------\ N
+---| cond |---+
| \-----------/ |
| |
V V
+---------+ +---------+
| ok | | no |
+---------+ +---------+
| |
+-------->O<--------+
循环
伪代码：
while (at home) {
sleep;
}
流程图：
N /-------------\
+---| at home |<--+
| \-------------/ |
| | Y |
| V |
| +-----------+ |
| | sleep |----+
| +-----------+
|
|
+--------->O 如何使用
首先克隆仓库并进行构建：
git clone https://github.com/Gusabary/FlowChar.git cd FlowChar # for linux chmod +x ./build.sh ./build.sh # for windows .\build.bat
然后指定伪代码文件，可选地，可以指定流程图输出文件，缺省的话会打印到标准输出：
cd build ./flowchar -c ../examples/simple -o ../examples/simple-chart
使用 -h 选项以打印帮助信息：
./flowchar -h
Docker
或者直接拉取 Docker 镜像，挂载并运行：
# from dockerhub docker pull gusabary/flowchar:v1.0 # or from github docker pull docker.pkg.github.com/gusabary/flowchar/flowchar:v1.0 # run docker run -v /path/to/dir:/app/files gusabary/flowchar:v1.0 -c files/code -o files/chart
需要将伪代码文件所在目录挂载为容器的 /app/files 目录。
从 github docker registry 拉取镜像的话可能会需要 token，可以参考这里。
伪代码语法
目前仅支持顺序结构，if-else 控制的选择结构以及 while 控制的循环结构。
一串以分号结尾的字符串是一个语句，会出现在流程图的一个方框中：
a;
do this;if 关键字后要求跟一对圆括号，其中为 if 的判断条件，然后是由一对花括号包裹着的语句块：
if (condition) {
statementA;
statementB;
}可选地，使用 else 关键字，并跟上一对花括号包裹着的语句块
if (condition) {
ok;
}
else {
no;
}while 关键字后要求跟一对圆括号，其中为 while 的判断条件，然后是由一对花括号包裹着的语句块：
while (condition) {
loop;
}语句块可以是简单语句、if 语句和 while 语句的组合。
使用示例

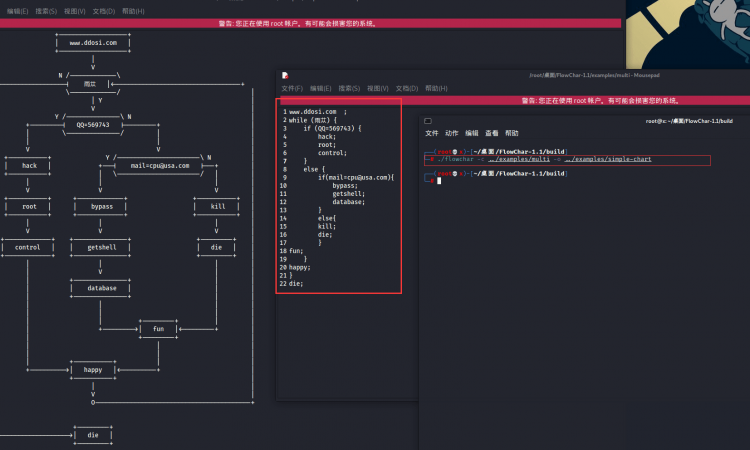

简单的代码:
www.ddosi.org ;
while (雨苁) {
if (QQ=569743) {
hack;
root;
control;
}
else {
if([email protected]){
bypass;
getshell;
database;
}
else{
kill;
die;
}
fun;
}
}
die;效果图:
+-------------------+
| www.ddosi.org |
+-------------------+
|
V
N /-------------\
+---------------------| 雨苁 |<-----------------------------------+
| \-------------/ |
| | Y |
| V |
| Y /---------------\ N |
| +---------| QQ=569743 |---------+ |
| | \---------------/ | |
| | | |
| V V |
| +-----------+ Y /-----------------------\ N |
| | hack | +---| [email protected] |---+ |
| +-----------+ | \-----------------------/ | |
| | | | |
| V V V |
| +-----------+ +-------------+ +-----------+ |
| | root | | bypass | | kill | |
| +-----------+ +-------------+ +-----------+ |
| | | | |
| V V V |
| +-------------+ +---------------+ +---------+ |
| | control | | getshell | | die | |
| +-------------+ +---------------+ +---------+ |
| | | | |
| | V | |
| | +---------------+ | |
| | | database | | |
| | +---------------+ | |
| | | | |
| | | | |
| | | +---------+ | |
| | +--------->| fun |<---------+ |
| | +---------+ |
| | | |
| | | |
| | +-----------+ | |
| +---------->| happy |<----------+ |
| +-----------+ |
| | |
| V |
| O-------------------------------------------+
|
|
| +---------+
+---------------------->| die |
+---------+ 下载地址
①GitHub: github.com/Gusabary/FlowChar/releases
②迅雷网盘:pan.xunlei.com/ 提取码: ztfi
